隨住小型音響器材普及,外置 DC 供電設計越來越多,受制成本,不少小巧音響器材都是使用外置開關式變壓器,為器材提供細瓦數的 DC 直流供電。

可是,開關式供電雖然成本低、效能高、電壓也極之穩定,但卻是干擾的來源,是音響的尅星!因此,「識玩一定要玩線性電」是不少發燒友的「常識」,LPS(Linear Power Supply 模擬線性供電)也就應運而生!

但奇怪是,LPS 應該不是什麼高科技,而且市場需求甚大,偏偏市場上的選擇多為「DIY」產品,雖然 DIY 中也有不少好聲精品,但也有些是搵笨之作,風險較廠機高。

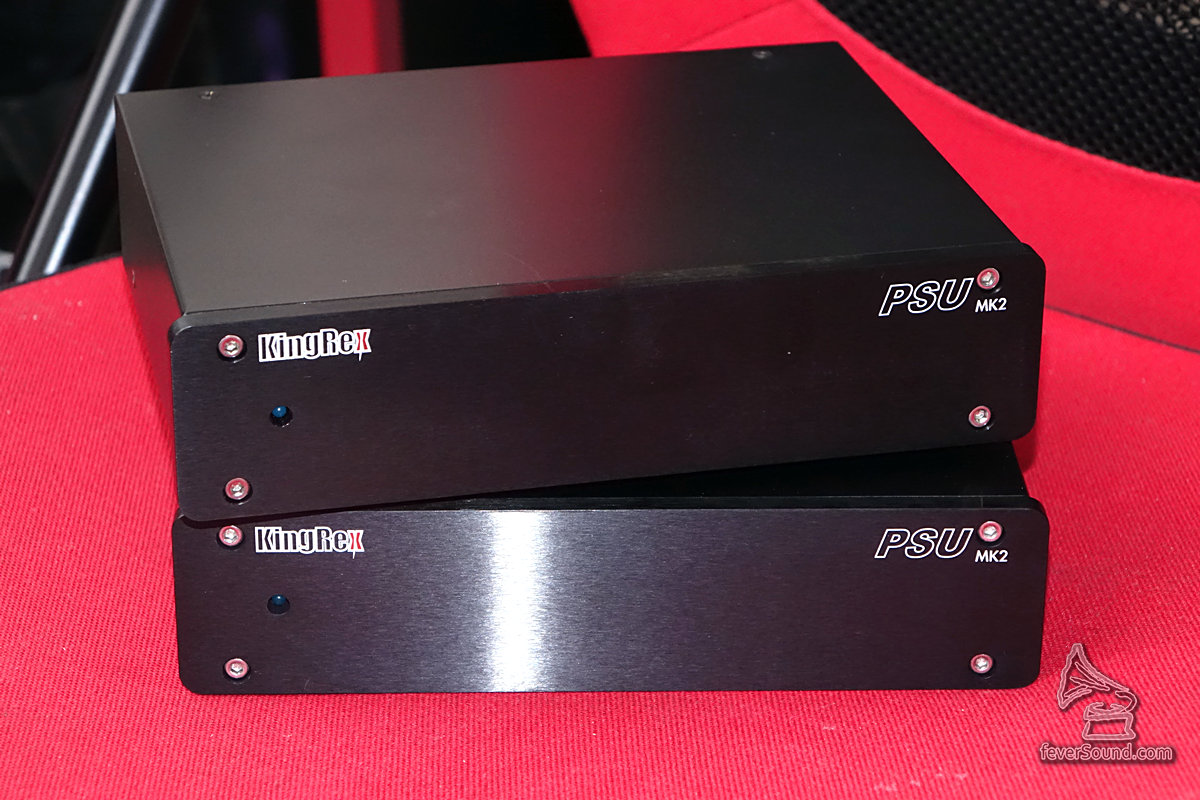

金屬機身,拉絲面板,質感不錯
金屬機身,拉絲面板,質感不錯

早前實試過來自台灣音響品牌 KingRex 的乾電供電 SLAP(重溫報告請按我),靚到不得了!任何器材一插,都能比原來供電有立杆見影的全面改善!可是乾電始終要充電,有點麻煩,所以還是喜歡用 LPS,KingRex 的 LPS,型號為 PSU II。

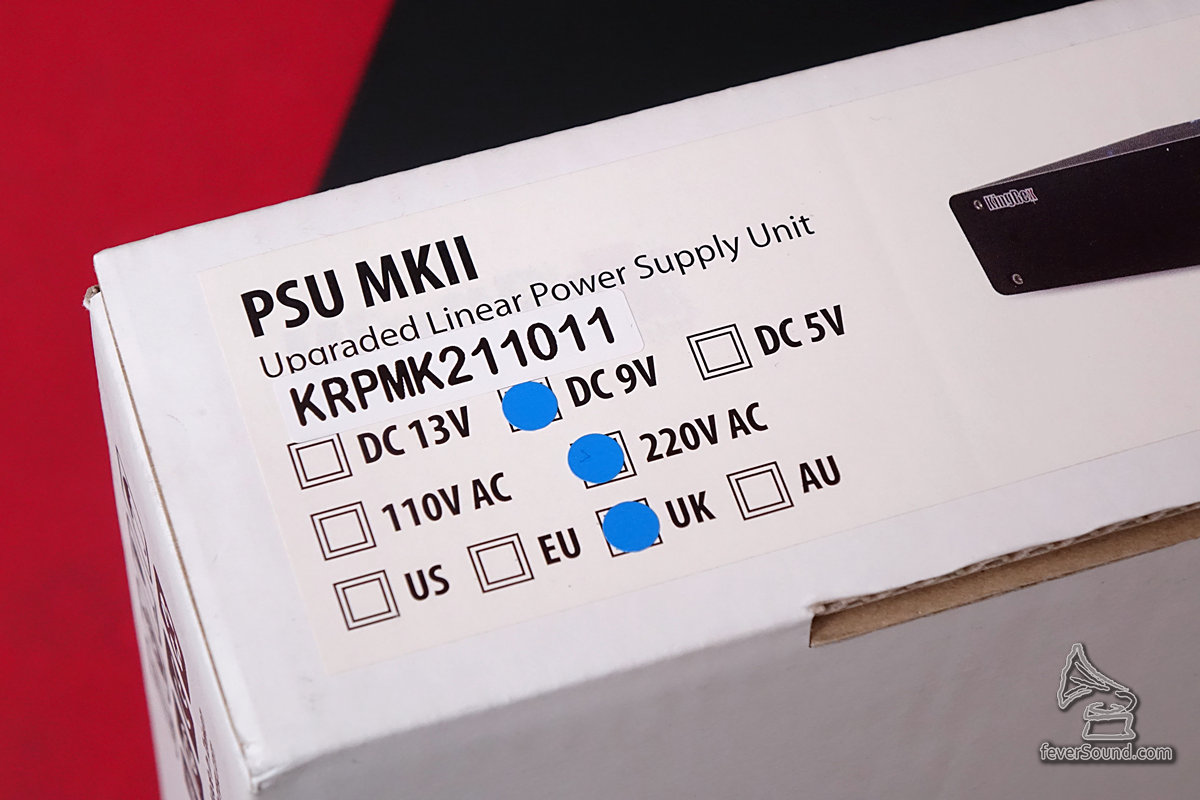

代理說,PSU II 一直銷情理想,因此沒有作什麼推廣,我查一查資料,發覺每一款只提供一種電壓輸出,包括 5V /7.5V / 9V / 13V / 15V / 18V / 24V,Amp 數由 2A 到 3A 不等,另外廠方也針對 Magic TV 產品專門生產一款 DC 13V-4A 的款式。(DC13V 型號供 DC12V 產品使用)

PSU MKII 為 KingRex 長期熱銷的產品
PSU MKII 為 KingRex 長期熱銷的產品

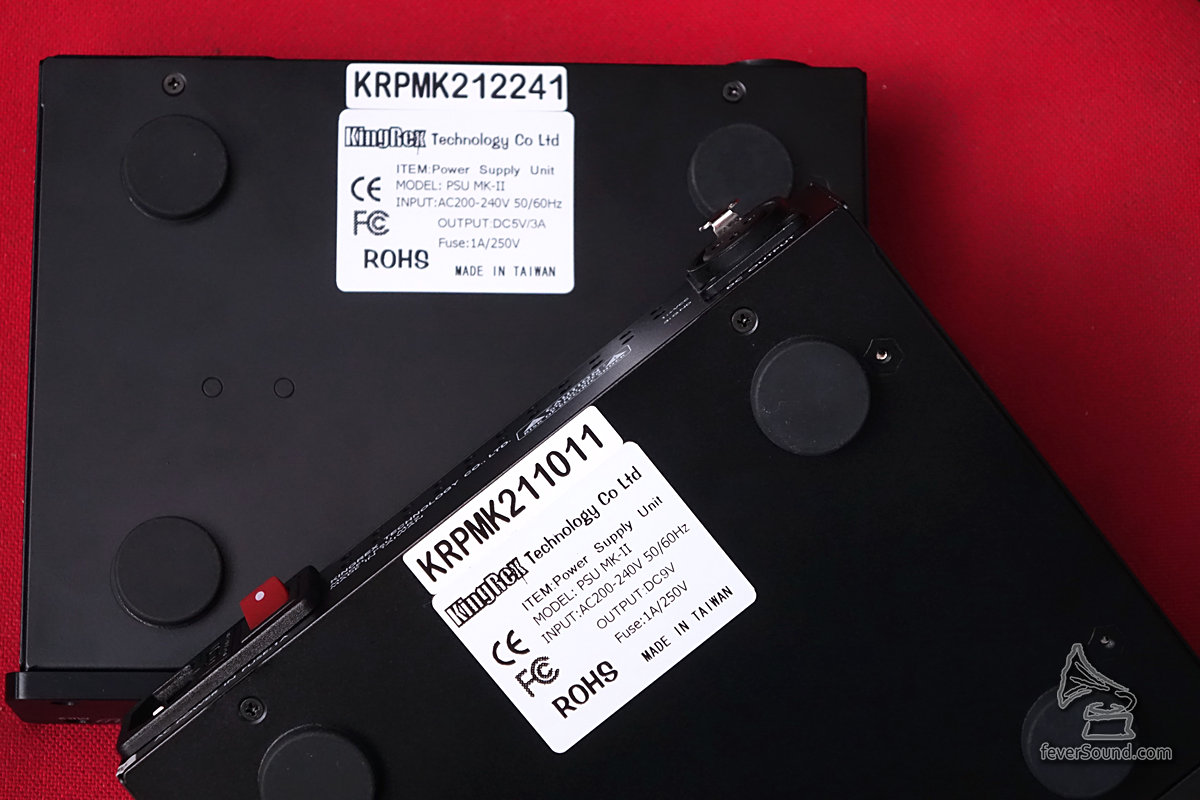

機底標示所屬電壓
機底標示所屬電壓,台灣製造

我手上的裝置,需要 DC5V 及 DC9V 兩種,DC5V 為兩隻「光纖盒」使用,分別用電 0.5A,另外還有 iFi iUSB Power,用 DC9V 1A,都是 PSU II 工作範圍以內。因此就借用了兩部。

兩部 PSU II,外型是一模一樣的,機面只有 LED 燈顯示開關,機內有 48VA 環牛一隻,AC 輸入級使用 2,200uF X 5 濾波電容,DC 輸出級用上 4,700uF X 3 濾波電容。

機背則為 IEC 插及獨立開關,以及 XLR 輸出接頭。XLR 輸出的 Pin 1 為電組,Pin 3 為地,廠方提供了 1 米長的原廠接線,另一端是 5.5mm x 2.5mm DC Jack 插頭,基本上大部份器材都合用,真的不適合,一是加轉插,又或者要自己再造一條接線。

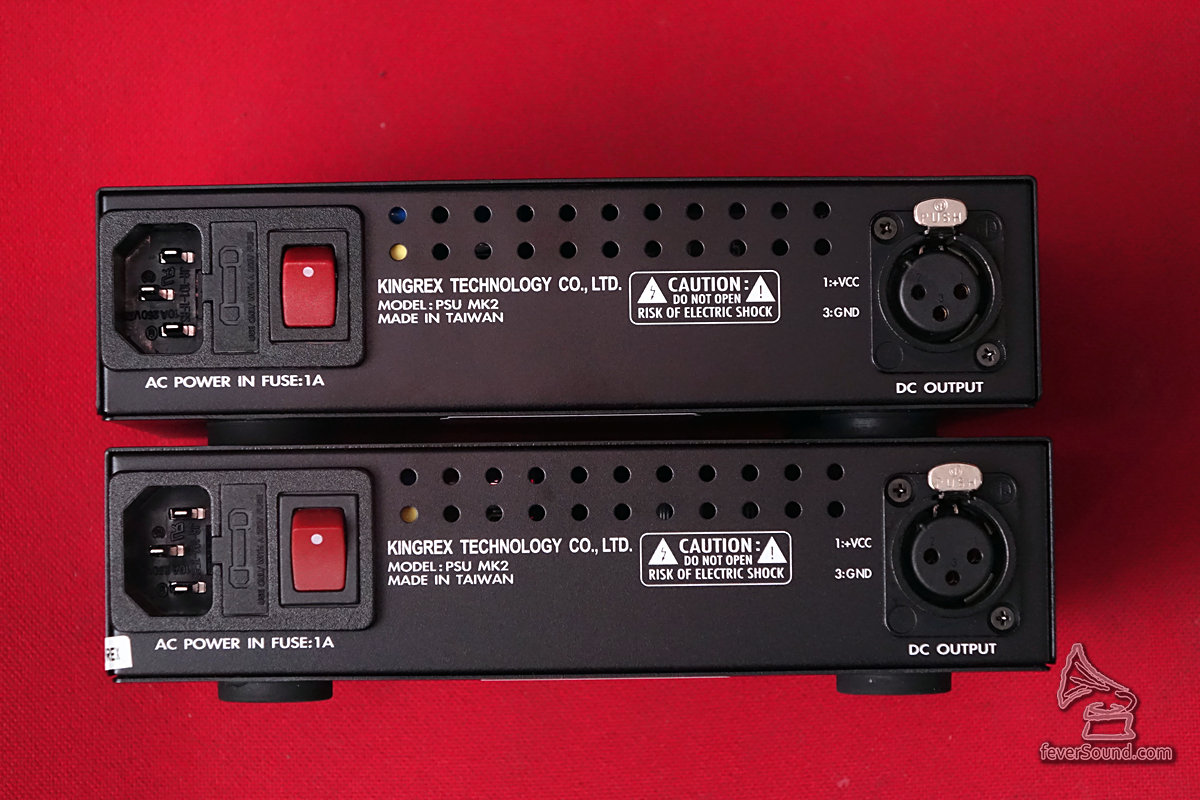

機背,DC以XLR插頭輸出
機背,DC以XLR插頭輸出

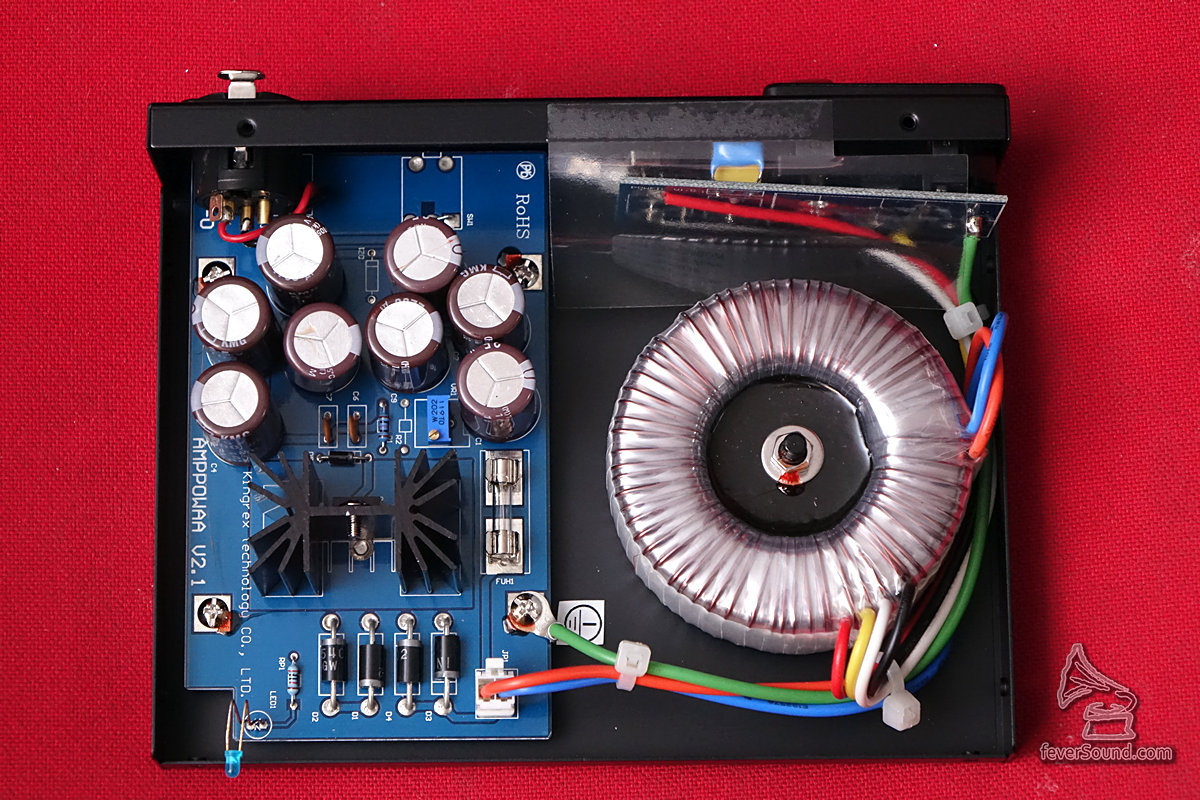

機內用料
機內用料,唯一要做的是「換粒靚FUSE」

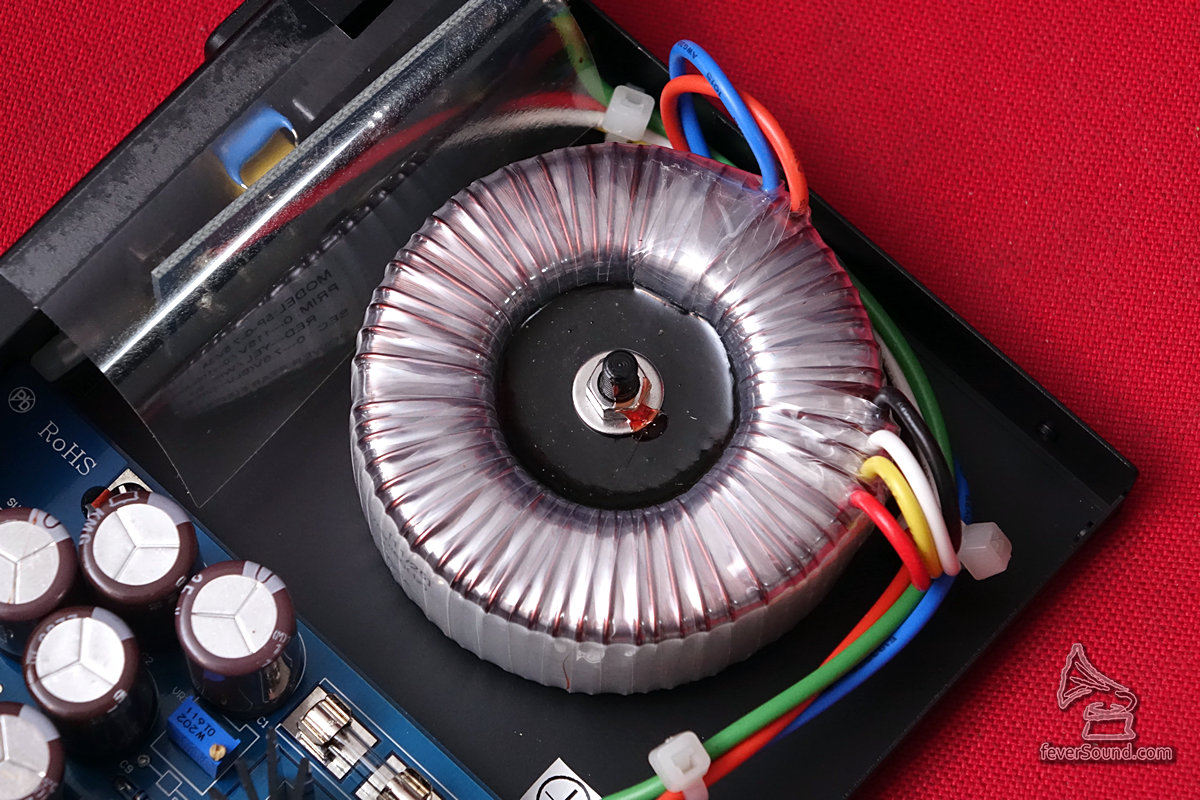

大型環牛
大型環牛

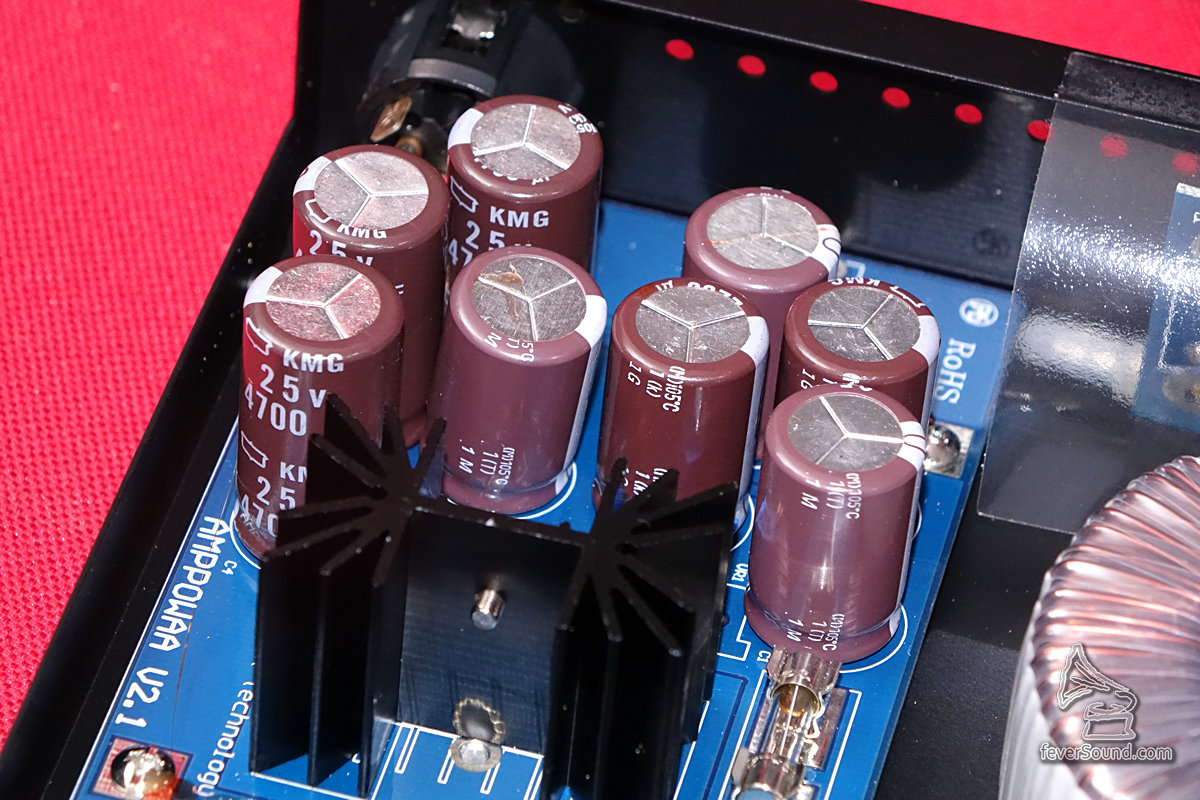

水塘陣
水塘陣

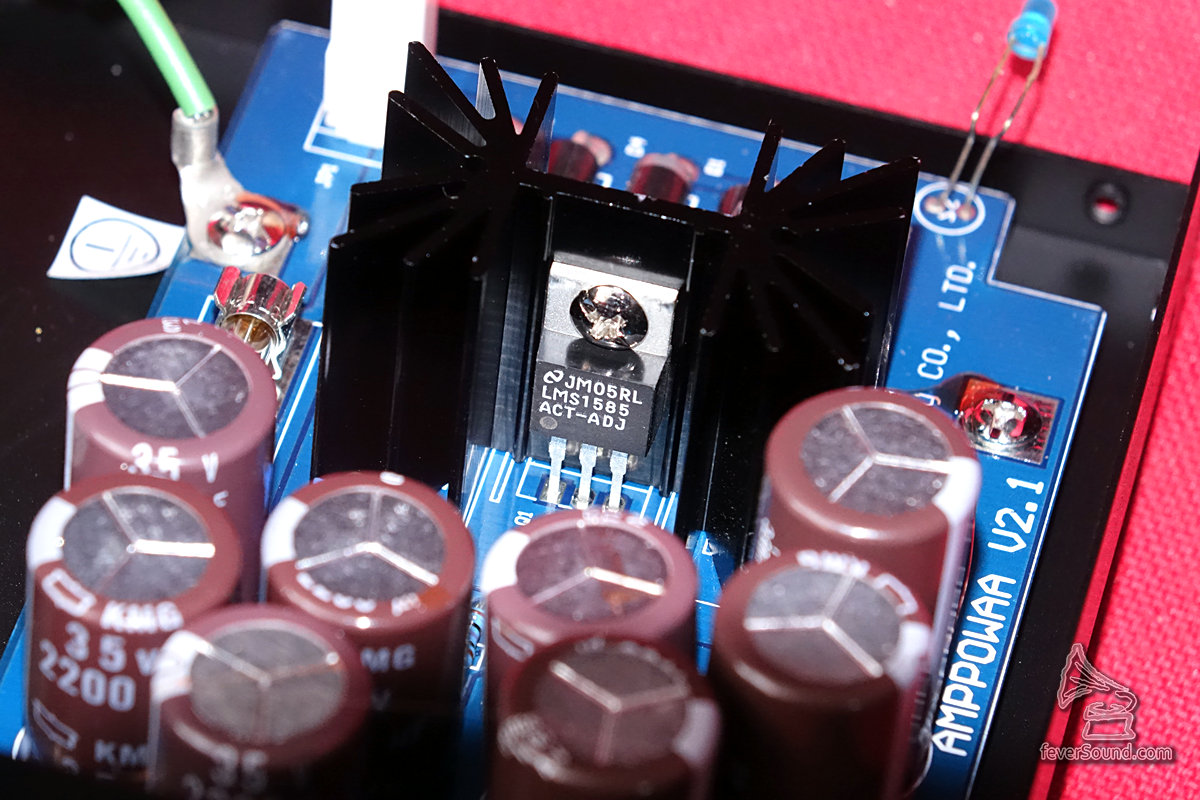

穩壓
穩壓

說起另外自製接線,不得不說原廠線的確有點短,而且我要同時為兩個裝置供電的話,也要用分插,預期是這樣,就索性自己訂製一條接線,找朋友用 Belden 線製作成「一開二」2 米長的電線,接駁好三個裝置,測試了兩星期,長開完全無問題,裝置也幾近沒有溫度,用得十分放心。

原廠線有點短
原廠線有點短

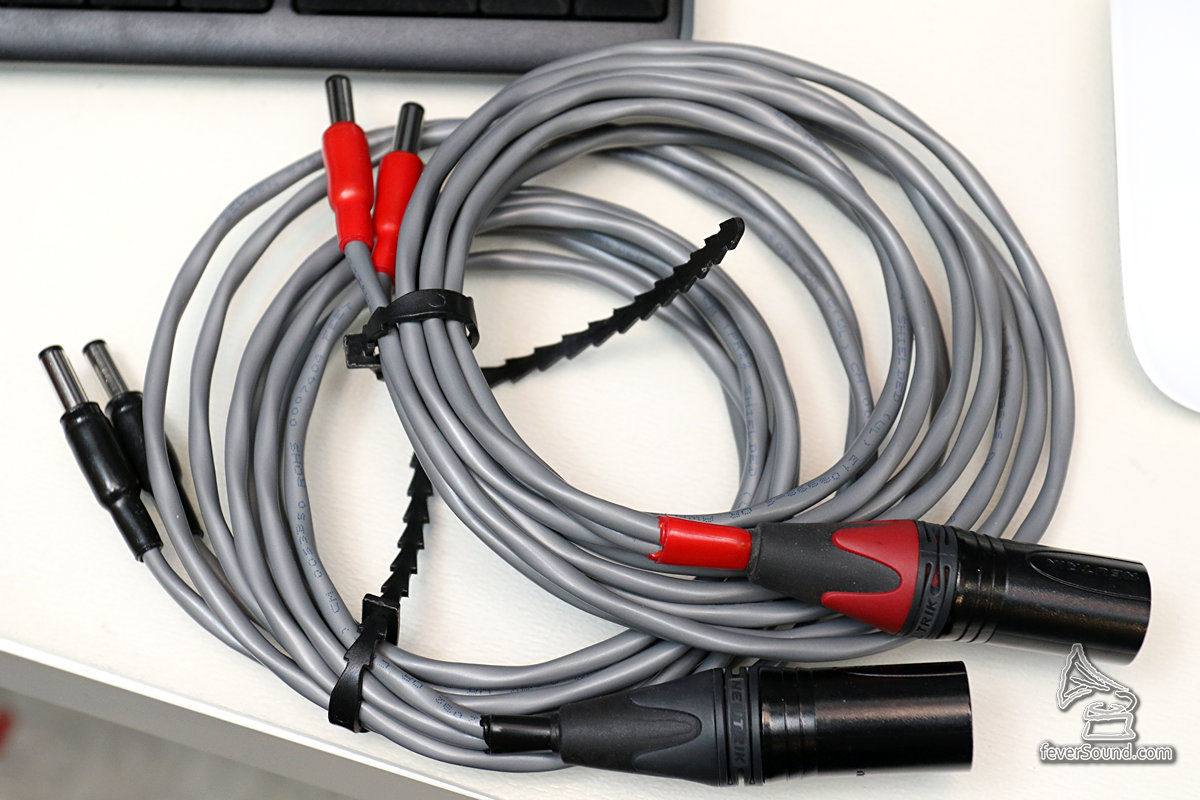

老友出手製作2米長一開二接線
老友出手製作2米長一開二接線

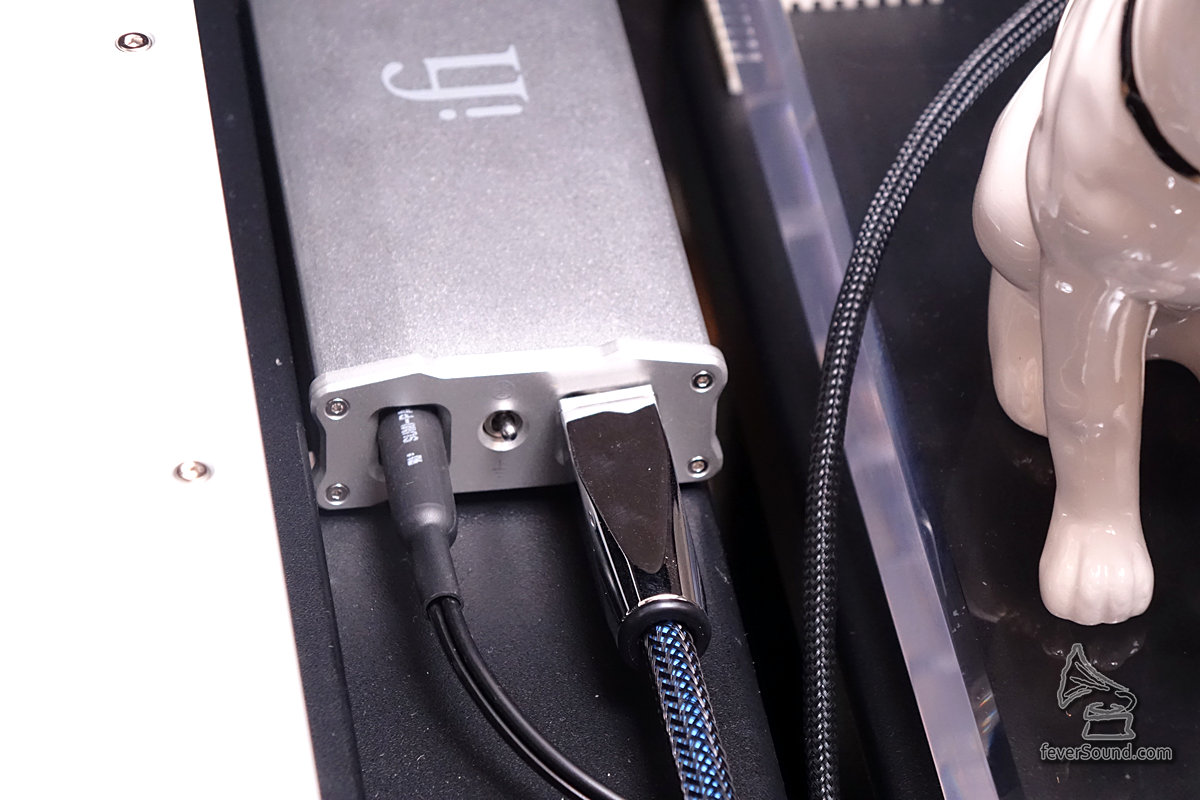

iFi iUSB需要外接DC9V為USB重造DC5V電
iFi iUSB需要外接DC9V為USB重造DC5V電

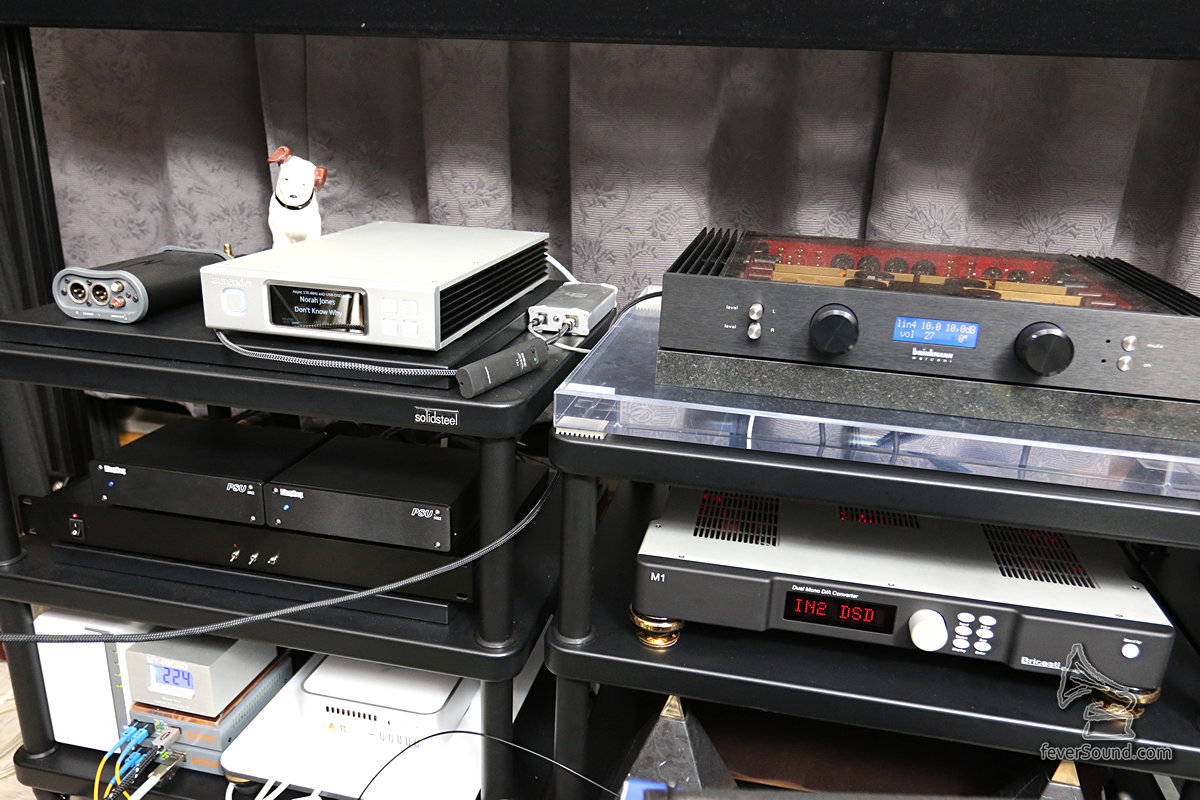

使用之後,音質提升太明顯了!
使用之後,音質提升太明顯了!

不過更重要的是音質,我沒有試盡世上所有 LPS,比較的對手是原裝開關供電,實在是一開聲就贏得太明顯了!聲音層次感提昇、毛燥感大減、動態增強、背景寧靜…LPS 要有優點,PSU II 都有。

坊間一般有點質素的 DIY LPS,索價也要二千元上下,若是這樣的話,我認為有品牌的產品,是信心的保證,而且也絕對夠班,所以我最後決定選用 KingRex PSU II 了。不過,廠方暫未有針對 NAS 大用電量的 LPS,希望廠方稍後會有 5A 或以上的 DC12V PSU II 供發燒友選購吧。

KingRex PSU MKII(5V/ 9V)售價:HK$2,900
KingRex PSU MKII 13V 4A (可供 MagicTV用)售價:HK$2,950

發售點:
德發行(旺角)
華仁影音(旺角)
忠信影音(旺角)
高明電子(深水埗)
日聲影音(紅磡)

查詢:SNM瀛賽拉 (2690-3176)

作者:國仁
